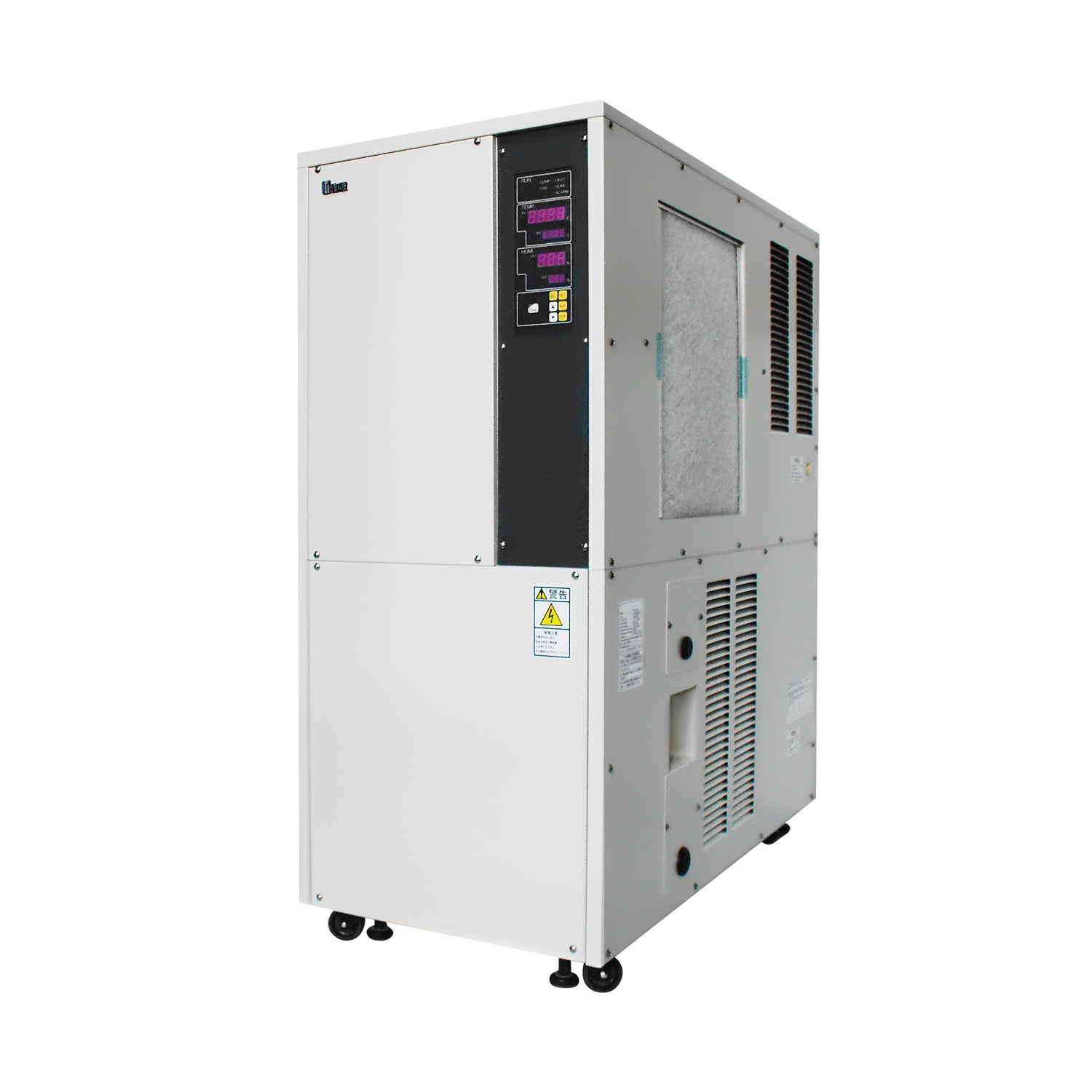

PAU-A2600S-HC
- 冷却功率:2100/2450W
- 电压:三相AC 200V
- 安装方式:
- 外形尺寸:H1065xW450xD900mm
- 重量:120kg

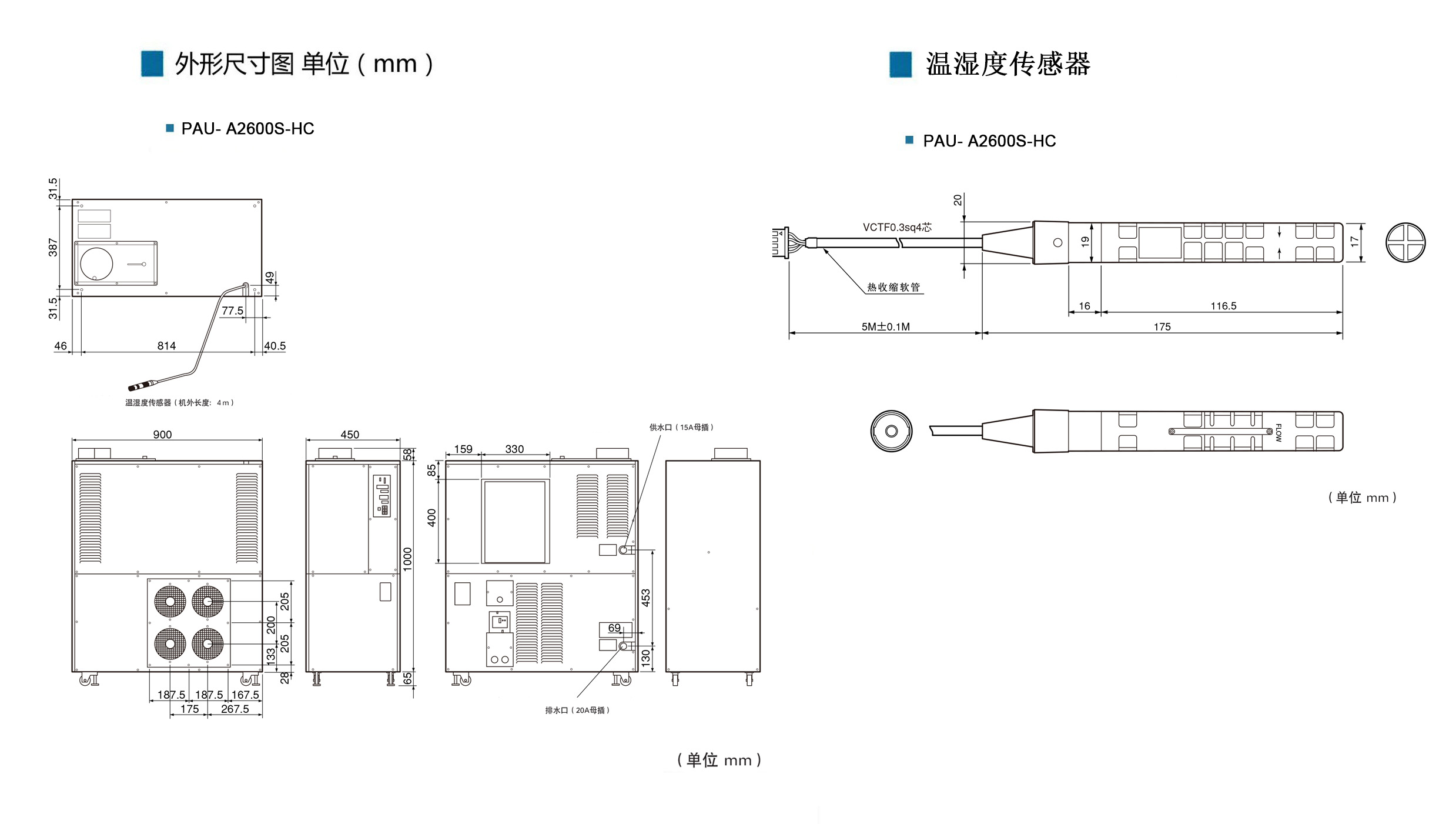

规格参数 安装尺寸图
PAU-A2600S-HC | (50/60Hz) | ||||||||
型 号 | PAU-A2600S-HC | ||||||||
性 能 | 冷却能力 (W) | 2100/2450 | |||||||
加热能力 (W) | 4500 | ||||||||
加湿能力 (kg/h) | 11.7 | ||||||||
温度控制精度 (℃) | ±0.2 | ||||||||
设定温度范围 (℃) | 20~30 | ||||||||
湿度控制精度 (%RH) | ±1.0 | ||||||||
设定湿度范围 (%RH) | 40~80 | ||||||||
使用环境温度 (℃) | 20~30(温度变化:1℃以内/1h) | ||||||||
使用环境湿度 (%RH) | 10~85(湿度变化:5%以内/1h)(但不得结露) | ||||||||
主机吹出风量 (m3/min) | 8.0/8.5 | ||||||||
外 观 | 外形尺寸(H×W×D) (mm) | 1065 × 450 × 900 | |||||||
质量 (kg) | 120 | ||||||||
涂装颜色 | 象牙色 | ||||||||
送风管道连接直径 (mm) | Φ150 | ||||||||
电 源 | 额定电压 (V) | 三相 AC200 | |||||||
消耗电流 | MIN (A) | 5.0/4.7 | |||||||
MAX (A) | 41.5/41.9 | ||||||||
消耗功率 | MIN (A) | 920/1100 | |||||||
MAX (A) | 15000/15000 | ||||||||
供水与排水部分 | 加湿器 | 供水量 (l/h) | 11.7 | ||||||
供水压 (MPa) | 0.03~0.5 | ||||||||
供水温度 (℃) | 0~50 | ||||||||
供水接管直径 | 15A孔(Rc:1/2英寸) | ||||||||
冷却水 | 供水量 (l/h) | — | |||||||
供水压 (MPa) | — | ||||||||
供水温度 (℃) | — | ||||||||
供水接管直径 | — | ||||||||
排水接管直径 | — | ||||||||
排水接管直径 | 20A孔(Rc:3/4英寸) | ||||||||
制冷剂 | HFC-134a 560g | ||||||||
排风量 (m3/min) | 16.0/18.8 | ||||||||
保护装置 | 主电路 | 漏电断路器(50A 30mA)、防止逆运行 | |||||||
送风机 | 过电流继电器、延迟计时器(3分钟)、浪涌吸收器元件 | ||||||||
压缩机 | 过电流继电器、电机保护器、浪涌吸收器元件、防止低温运转的恒温器 | ||||||||
加热器 | 防止过热恒温器、温度保险丝、浪涌吸收器元件 | ||||||||
加湿器 | 浮子开关、双金属片恒温器、温度保险丝、自动排水计时器、手动排水开关、浪涌吸收器原件 | ||||||||
外部输出 | 主机异常输出 | a触点: 无电压 (AC250V/ 3A / 电阻负荷) | |||||||
温度报警 | a触点: 无电压 (AC250V/ 3A / 电阻负荷) | ||||||||
湿度报警 | a触点: 无电压 (AC250V/ 3A / 电阻负荷) |
注:1. 以上冷却·加热·加湿能力值是在环境温度为25℃,环境湿度为40% RH时在PAU单元的排气口处测得的。
2. 温湿度控制精准度基于JTMK01加热槽性能试验方法和性能表示方式。保证PAU单元本体排气口1点的精度,风管引起的热干涩不属于精度保证范围。
3. PAU单元可能无法实现规定的温度控制精准度,具体取决于环境温度与湿度。
4. 以上外形尺寸参数是PAU单元本体的尺寸,不包含安装法兰、突起部分的尺寸大小。
5. 消耗电流和消耗电力随着环境温湿度与使用条件的变化而变化。
6. 由于本产品为空冷型,运转时会从设备中排出热量,影响环境温度(可选择安装排气管)。
7. 当周围环境温度低于工作环境温度时,会启动保护装置,只有压缩机自动停止工作。在这种情况下,无法保证上述精准度,因此请在工作环境温度范围内使用。
